等圧線

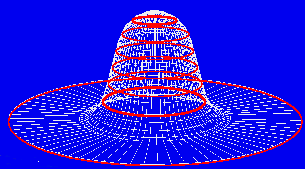

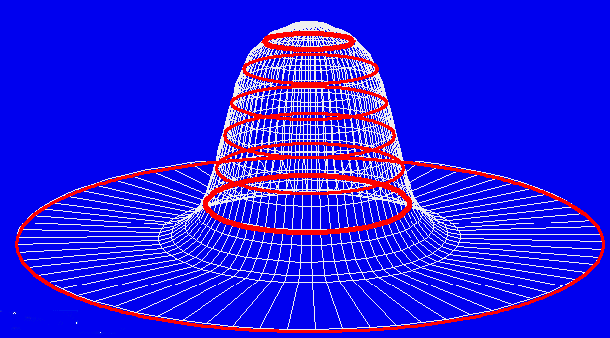

右の図は、高気圧のイメージです。気圧の高いところを高く表現しています。 地図では、同じ高さの地点を線で結んだ等高線というものがあります。天気図では、これと同じように、同じ気圧の地点を線で結んだ等圧線で、気圧を表します。 |
|

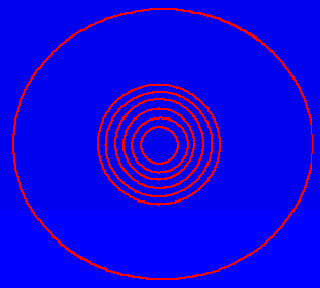

左上の図を、真上から見たところです。実際の等圧線はこんなにきれいな形をしていませんが、等圧線は必ず閉じた形(始まりの点や終わりの点がない形)になります。 | |
等圧線は、4hPaごとに線を引きます。また、20hPaごとに太い線で表します。 ただし、狭い範囲の天気図では、2hPaごとに等圧線を引き、10hPaごとに太い線で表します。 |
